आमतौर पर उपयोग किए जाने वाले ट्रांसफार्मर कोर आमतौर पर सिलिकॉन स्टील शीट से बने होते हैं।
सिलिकॉन स्टील एक प्रकार का स्टील है जिसमें सिलिकॉन (सिलिकॉन को सिलिकॉन भी कहा जाता है) होता है, और इसकी सिलिकॉन सामग्री 0.8 से 4.8% तक होती है। सिलिकॉन स्टील का उपयोग ट्रांसफार्मर के मूल के रूप में किया जाता है क्योंकि सिलिकॉन स्टील स्वयं मजबूत चुंबकीय पारगम्यता वाला एक चुंबकीय पदार्थ है। ऊर्जावान कॉइल में, यह एक बड़ी चुंबकीय प्रेरण तीव्रता उत्पन्न कर सकता है, जो ट्रांसफार्मर के आकार को कम कर सकता है।
हम जानते हैं कि वास्तविक ट्रांसफार्मर हमेशा एसी परिस्थितियों में काम करते हैं, और बिजली की हानि न केवल कुंडल के प्रतिरोध में होती है, बल्कि प्रत्यावर्ती धारा द्वारा चुंबकीयकृत लौह कोर में भी होती है। लौह कोर में बिजली की हानि को आमतौर पर "लौह हानि" कहा जाता है। आयरन की हानि दो कारणों से होती है, एक है "हिस्टैरिसीस हानि" और दूसरा है "एडी करंट हानि"।
हिस्टैरिसीस हानि लौह कोर की चुंबकीयकरण प्रक्रिया के दौरान हिस्टैरिसीस घटना के कारण होने वाली लोहे की हानि है।
इस हानि का आकार सामग्री के हिस्टैरिसीस लूप से घिरे क्षेत्र के समानुपाती होता है। सिलिकॉन स्टील का हिस्टैरिसीस लूप संकीर्ण होता है, और इसका उपयोग करने वाले ट्रांसफार्मर के कोर का हिस्टैरिसीस नुकसान छोटा होता है, जो गर्मी उत्पादन को काफी कम कर सकता है।
चूंकि सिलिकॉन स्टील के उपरोक्त फायदे हैं, तो तेल सिलेंडर लोहे के कोर के रूप में सिलिकॉन स्टील के पूरे टुकड़े का उपयोग क्यों नहीं करता है, बल्कि इसे शीट में भी संसाधित करता है?
ऐसा इसलिए है क्योंकि फ्लेक आयरन कोर एक अन्य प्रकार के लोहे के नुकसान को कम कर सकता है - "एडी करंट लॉस"। जब ट्रांसफार्मर चालू होता है, तो कुंडल में प्रत्यावर्ती धारा होती है, और इससे उत्पन्न चुंबकीय प्रवाह निश्चित रूप से प्रत्यावर्ती होता है।
यह बदलता चुंबकीय प्रवाह लौह कोर में एक प्रेरित धारा उत्पन्न करता है। लौह कोर में उत्पन्न प्रेरित धारा चुंबकीय प्रवाह की दिशा के लंबवत एक समतल में प्रसारित होती है, इसलिए इसे एड़ी धारा कहा जाता है।
एड़ी धारा के नुकसान के कारण भी कोर गर्म हो जाता है। भंवर धारा हानियों को कम करने के लिए, ट्रांसफार्मर के कोर को सिलिकॉन स्टील शीट के साथ रखा जाता है जो एक दूसरे से अछूता रहता है, ताकि एड़ी धारा एक लंबे और संकीर्ण सर्किट में एक छोटे क्रॉस-सेक्शन से गुजरकर प्रतिरोध को बढ़ा सके। एड़ी वर्तमान पथ; साथ ही, सिलिकॉन स्टील में सिलिकॉन बनाता है सामग्री की बढ़ी हुई प्रतिरोधकता भी एड़ी धाराओं को कम करने में भूमिका निभाती है।

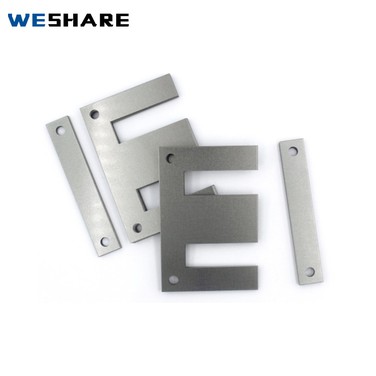

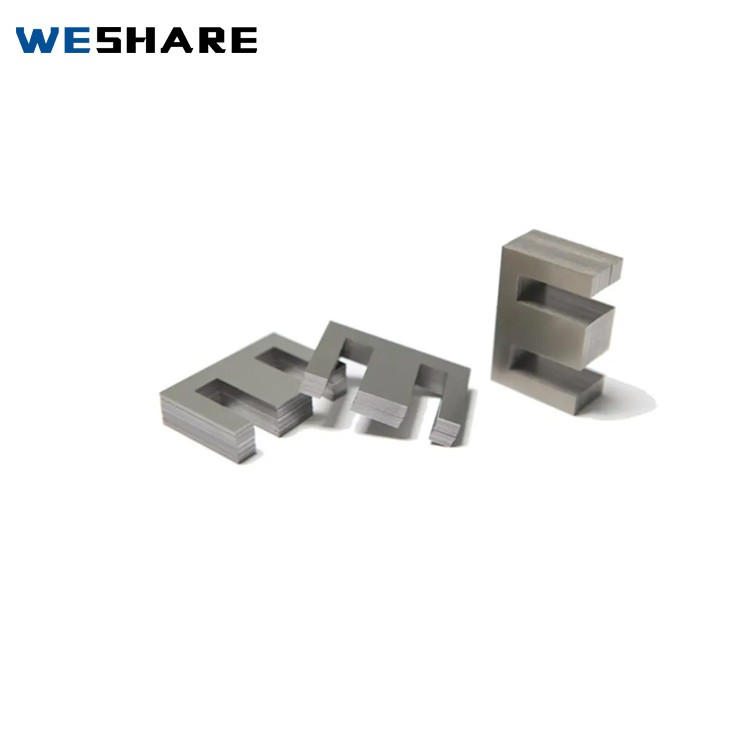

के लिएलौह कोरट्रांसफार्मर के लिए, आमतौर पर 0.35 मिमी मोटी कोल्ड-रोल्ड सिलिकॉन स्टील शीट का उपयोग किया जाता है। इसे लोहे की कोर के आवश्यक आकार के अनुसार लंबे टुकड़ों में काटा जाता है, और फिर "सूरज" आकार या "मुंह" आकार में ओवरलैप किया जाता है। तार्किक रूप से कहें तो, भंवर धाराओं को कम करने के लिए, सिलिकॉन स्टील शीट जितनी पतली होंगी और स्प्लिस्ड स्ट्रिप्स जितनी संकीर्ण होंगी, प्रभाव उतना ही बेहतर होगा। यह न केवल भंवर धारा हानियों और तापमान वृद्धि को कम करता है, बल्कि सिलिकॉन स्टील शीट के उपयोग को भी बचाता है। लेकिन जब वास्तव में सिलिकॉन स्टील कोर का निर्माण होता है।
यह सिर्फ उपर्युक्त अनुकूल कारकों पर आधारित नहीं है, क्योंकि इस तरह से लौह कोर बनाने से मानव-घंटे में काफी वृद्धि होगी और लौह कोर का क्रॉस-सेक्शन भी कम हो जाएगा। इसलिए, ट्रांसफार्मर कोर बनाने के लिए सिलिकॉन स्टील शीट का उपयोग करते समय, किसी को विशिष्ट स्थिति से शुरू करना चाहिए, पेशेवरों और विपक्षों का वजन करना चाहिए, और सर्वोत्तम आकार चुनना चाहिए।
