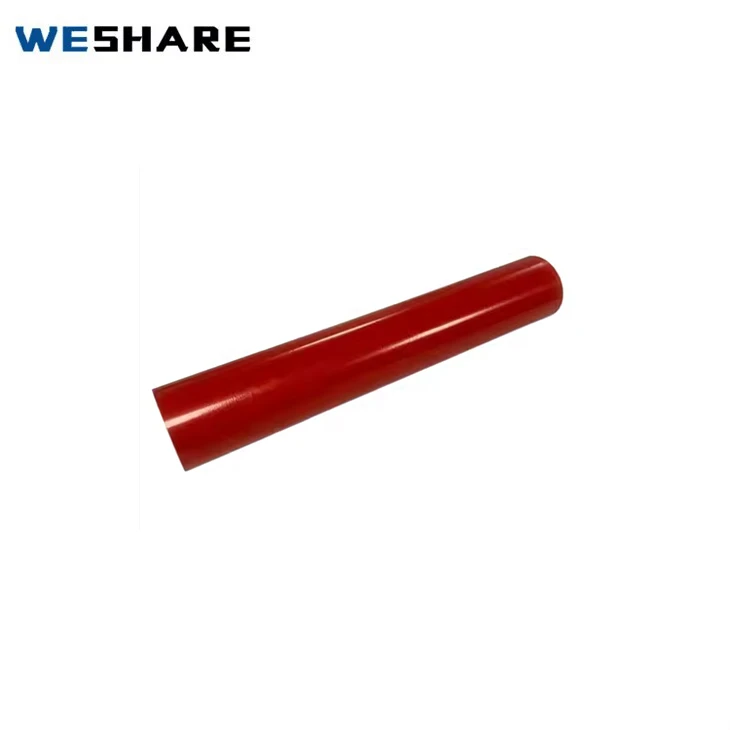

मोटर के लिए DMD Prepreg

प्रकार: DMD Prepreg

जांच भेजें

अब बात करो

विवरण

मोटर के लिए DMD Prepregमोटर्स के लिए एक विशेष इन्सुलेशन प्रीप्रैग सामग्री है, जिसमें तीन-परत संरचना शामिल है:

Dacron (पॉलिएस्टर नॉन-वेन्ट फैब्रिक) + पॉलिएस्टर फिल्म (पॉलिएस्टर फिल्म) + डैक्रॉन (पॉलिएस्टर नॉन-वेन्ट फैब्रिक), और थर्मोसेटिंग राल (जैसे कि बी-ग्रेड एपॉक्सी राल या एफ-ग्रेड असंतृप्त पॉलिएस्टर राल) के साथ पूर्व-संसेचन, इसकी सतह अर्ध-इलाज है, और यह ठीक हो जाता है और गर्म होता है। इसका उपयोग अक्सर मोटर कॉइल इन्सुलेशन के लिए किया जाता है।

मोटर संरचना के लिए DMD Prepreg:Dacron + mylar (पॉलिएस्टर फिल्म) + Dacron
प्रसंस्करण:थर्मोसेटिंग राल (अर्ध-इलाज की स्थिति) के साथ पूर्व-संसेचन

क्रम संख्या	संकेतक नाम	इकाई	पूर्व	सूचक मूल्य
1	नाममात्र की मोटाई	मिमी	0.18,0.20	0.25,0.30,0.45
2	मोटाई सहिष्णुता	मिमी	±0.03	±0.04
3	चौड़ाई सहिष्णुता	मिमी	±1	±1
4	तन्य शक्ति (अनुदैर्ध्य दिशा में कोई झुकना)	एन/मिमी	70 से अधिक या बराबर	100 से अधिक या बराबर
5	तन्य कतरनी शक्ति	एम/पा	3 से अधिक या बराबर। 0
6	इलाज काल	एम/पा	130 डिग्री 4-5 घंटे, 140 डिग्री 3-4 घंटे

आवेदन

अनुप्रयोग भाग	समारोह
मोटर स्लॉट इन्सुलेशन (स्लॉट इन्सुलेशन)	लोहे के कोर से तारों को अलग करने और उनके बीच संपर्क को रोकने के लिए स्टेटर या रोटर के स्लॉट में एम्बेडेड।
चरण-से-चरण इन्सुलेशन	चरण तारों के बीच लघु सर्किट को रोकें।
परत इन्सुलेशन	वाइंडिंग की कई परतों के बीच इन्सुलेशन पृथक्करण प्रदान करें।
रोटर कॉइल रैपिंग	यांत्रिक सुरक्षा और विद्युत इन्सुलेशन प्रदान करें।
